TOYOCONNECTOR TC3-S膠管接頭
類別:TOYOX接頭 發布時間:2024-04-02 瀏覽:505次

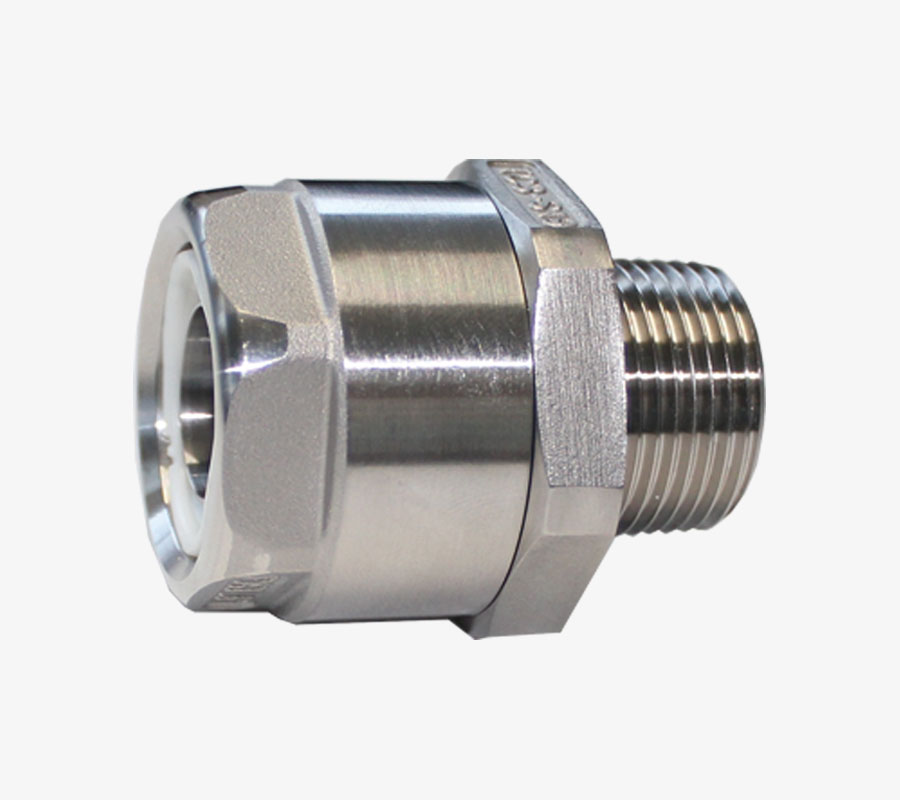

TOYOCONNECTOR TC3-S膠管接頭
工廠設備配管用、各種機器組裝的接頭(TOYOX膠管專用)
TOYOCONNECTOR是膠管制造商設計的TOYOX膠管專用接頭。
(材質:SUS/圓蓋螺母型/接頭規格:外螺紋)
該膠管接頭能提高生產效率、保證安全、實現節能,防止膠管與接頭之間產生流量不足、流體泄漏、膠管脫落等故障,提高在接頭上安裝膠管的操作性等。
建議您根據使用用途和使用條件選擇合適的各種膠管.
注意事項
*因螺紋部位有高低差,故不適合用于食品等配管。 可能會對食品的衛生方面有影響。
型號 | 膠管內徑尺寸 | 螺栓規格 | 尺寸 | 重量 | 包裝單位 | |||
L | Φd1 | HEX1 | HEX2 | g | 個 | |||
TC3-S9-R1/4 | 9 | R1/4 | 43 | 7 | 29 | 24 | 100 | 20 |
TC3-S9-R3/8 | R3/8 | 43.5 | 7 | 29 | 24 | 100 | 20 | |
TC3-S12-R3/8 | 12 | R3/8 | 44.5 | 10 | 32 | 27 | 123 | 20 |
TC3-S12-R1/2 | R1/2 | 48 | 10 | 32 | 27 | 130 | 20 | |
TC3-S15-R3/8 | 15 | R3/8 | 44.5 | 11.5 | 36 | 31 | 157 | 20 |
TC3-S15-R1/2 | R1/2 | 48 | 13 | 36 | 31 | 145 | 20 | |
TC3-S19-R1/2 | 19 | R1/2 | 52 | 15 | 41 | 36 | 232 | 10 |
TC3-S19-R3/4 | R3/4 | 53.5 | 16.5 | 41 | 36 | 220 | 10 | |
TC3-S25-R3/4 | 25 | R3/4 | 56 | 20.5 | 49 | 42 | 338 | 10 |
TC3-S25-R1 | R1 | 59 | 22.5 | 49 | 42 | 320 | 10 |
圓蓋螺母:SCS13(相當于SUS304)
套管:聚甲醛
橡膠密封墊圈:NBR
