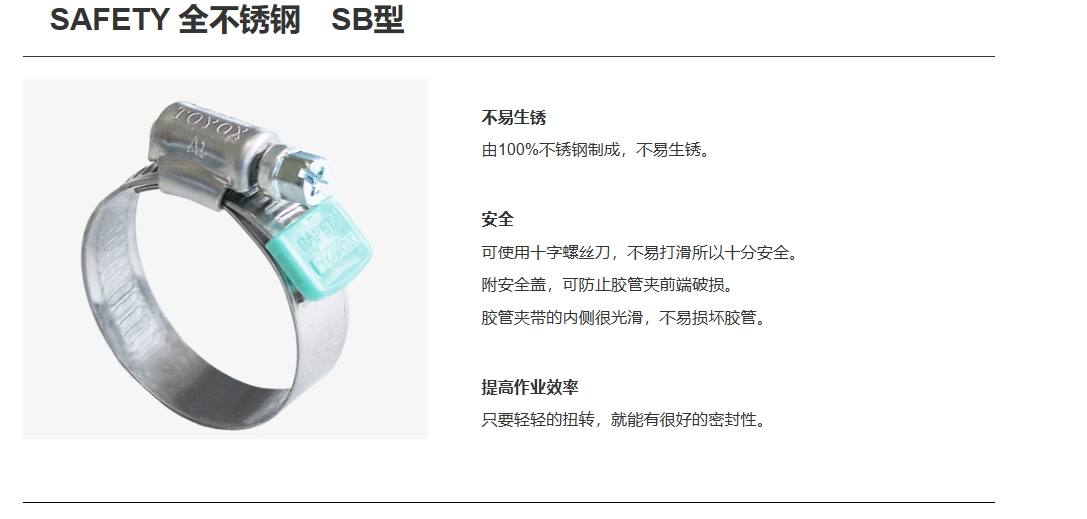

SAFETY 全不銹鋼 SB型
類別：TOYOX接頭 發布時間：2024-03-29 瀏覽：473次
| 用途 | 各種膠管裝配用膠管夾 |
|---|---|
| 材質 | 膠管夾：不銹鋼SUS304 外殼：不銹鋼SUS304 螺栓：不銹鋼SUS304 安全蓋：PE |
膠管夾規格表
| 型號 | 使用范圍 | 適用膠管規格 / 內徑 | 最大緊 固扭矩 | 內含數量 | 包裝單位 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 外徑 | TOYORON | TOYOSPRING | DELIVER | ARROW | HITRUN | 吸入 | 送排水 | N?m | 個 | 個 | |
| SB-12 | 8～12 | 4?6 | 6 | 3.5 | 10 | 100 | |||||
| SB-15 | 10～15 | 8?9 | 8?9 | 6.5?8 | 8.3 | 3.5 | 10 | 100 | |||
| SB-17 | 11～17 | 9?10 | 9 | 8?9.5 | 11 | 3.5 | 10 | 100 | |||
| SB-20 | 13～20 | 12 | 12 | 12.7 | 13.7 | 3.5 | 10 | 100 | |||
| SB-22 | 16～22 | 15 | 15 | 15 | 13 | 13.7 | 3.5 | 10 | 100 | ||
| SB-25 | 18～25 | 15 | 15 | 15 | 19 | 5.0 | 10 | 100 | |||
| SB-30 | 22～30 | 19?21.5 | 19 | 19 | 5.0 | 10 | 100 | ||||
| SB-35 | 25～35 | 25 | 25 | 25 | 25 | 5.0 | 10 | 100 | |||
| SB-40 | 27～40 | 32 | 5.0 | 10 | 50 | ||||||
| SB-45 | 30～45 | 32 | 32 | 32 | 40 | 5.0 | 10 | 50 | |||
| SB-50 | 35～50 | 38 | 38 | 38 | 5.0 | 10 | 50 | ||||
| SB-55 | 40～55 | 38 | 50 | 6.0 | 10 | 50 | |||||
| SB-60 | 45～60 | 45 | 6.0 | 10 | 50 | ||||||
| SB-70 | 55～70 | 50 | 50 | 50 | 65 | 6.0 | 10 | 50 | |||
| SB-80 | 60～80 | 63 | 63 | 65 | 75 | 6.0 | 10 | 20 | |||
| SB-90 | 70～90 | 63 | 63 | 6.0 | 10 | 20 | |||||
| SB-100 | 85～100 | 75 | 75 | 75 | 6.0 | 10 | 20 | ||||
| SB-110 | 95～110 | 90 | 90 | 100 | 7.0 | 10 | 20 | ||||
| SB-120 | 105～120 | 100 | 100 | 7.0 | 10 | 20 | |||||
※膠管夾寬度：SB-12～SB-22為9mm，SB-25～SB-120為13mm
※六角形部分的對邊距離：7 mm
