TOYOCONNECTOR TC3-B接頭
類別:TOYOX接頭 發布時間:2024-04-01 瀏覽:478次

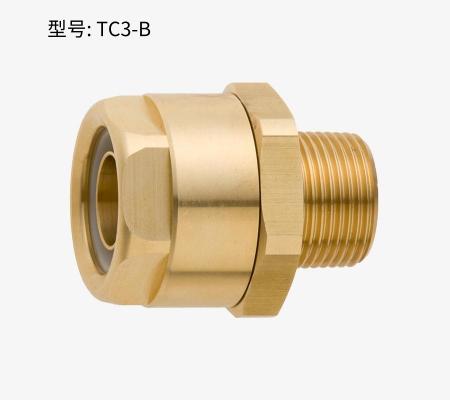

TOYOCONNECTOR TC3-B接頭
工廠設備配管用接頭(TOYOX膠管專用)
TOYOCONNECTOR是膠管制造商設計的TOYOX膠管專用接頭。
(材質:黃銅/圓蓋螺母型/接頭規格:外螺紋)
該膠管接頭能提高生產效率、保證安全、實現節能,防止膠管與接頭之間產生流量不足、流體泄漏、膠管脫落等故障,提高在接頭上安裝膠管的操作性等。
建議您根據使用用途和使用條件選擇合適的各種膠管。
連接面 | 連接方法 | 膠管內徑尺寸 / 接頭規格 |
膠管一側 | 圓蓋螺母 | 9,12,15,19,25 |
機器一側 | 外螺紋 | R1/4,R3/8,R1/2,R3/4,R1 |
型號 | : | TC3-B |
---|---|---|
流體 | : | 空氣 油 水(飲用除外) |
主材質 | : | 黃銅 |
材料詳情 | : | 接頭:黃銅 圓蓋螺母:黃銅 橡膠密封墊圈:NBR 套管:聚甲醛 |
功能 | : | 簡單插入標準化作業節能防止泄漏和脫落再利用 |
注意:因螺紋部位有高低差,故不適合用于食品等配管。
可能會對食品的衛生方面有影響。
型號 | 螺栓規格 | 尺寸 | 重量 | 包裝單位 | |||
L | Φd1 | HEX1 | HEX2 | g | 個 | ||
TC3-B9-R1/4 | R1/4 | 42.5 | 7 | 29 | 24 | 102 | 20 |
TC3-B9-R3/8 | R3/8 | 43.5 | 7 | 29 | 24 | 108 | 20 |
TC3-B12-R3/8 | R3/8 | 44.5 | 10 | 32 | 27 | 127 | 20 |
TC3-B12-R1/2 | R1/2 | 48 | 10 | 32 | 27 | 141 | 20 |
TC3-B15-R3/8 | R3/8 | 44.5 | 11.5 | 36 | 31 | 159 | 20 |
TC3-B15-R1/2 | R1/2 | 48 | 13 | 36 | 31 | 167 | 20 |
TC3-B19-R1/2 | R1/2 | 52 | 15 | 41 | 36 | 239 | 10 |
TC3-B19-R3/4 | R3/4 | 53.5 | 17 | 41 | 36 | 241 | 10 |
TC3-B25-R3/4 | R3/4 | 56 | 20.5 | 49 | 42 | 345 | 10 |
TC3-B25-R1 | R1 | 59 | 22.5 | 49 | 42 | 357 | 10 |
